我是做水暖设计的，对于低温热水地面辐射供暖系统我比较熟悉，而对于发热电缆电地暖电采暖的设计不是很熟悉，我看了一些相关的标准也不是很明白，目前我们公司有个项目想用发热电缆电地暖要进行设计，在设计步骤和方法方面请专家给予说明。
关于发热电缆电地暖项目的设计问题一直存在，无论是在进行地面辐射供暖施工员技术培训的时候，还是在实际应用中接到的各位的电话及邮件咨询里。在以前的论坛中我曾经作过简单的讲解和说明。
发热电缆电地暖地面辐射供暖系统的设计是一个综合各专业的设计过程，从产品品牌、热负荷计算、地面构造、功能要求等方面都有需要注意的问题，针对不同的项目和不同的产品又有不同的要求，大的来说设计应该在遵循规范原则的基础上灵活应用。但是应该根据实际需要和要求进行调整。
发热电缆电地暖地面辐射供暖系统设计不仅要遵循《采暖通风与空气调节设计规范》、《居住建筑节能设计标准》、《民用建筑热工设计规范》等规范中相关的规定，也要根据中华人民共和国行业标准《地面辐射供暖技术规程》里的发热电缆电地暖部分的规定设计，严格遵守以下黑体字强制部分：
3.2.1与土壤相邻的地面，必须设置绝热层，且绝热层下部必须设置防潮层。直接与室外空气相邻的楼板，必须设置绝热层。
3.10.6发热电缆电地暖的接地线必须和电源的地线连接。
4.4.1发热电缆电地暖必须有接地屏蔽层。
5.1.6发热电缆电地暖间有搭接时，严禁电缆通电。
5.1.8地面辐射供暖工程施工过程中，严禁人员踩踏加热管和发热电缆电地暖。
5.4.2发热电缆电地暖出厂后严禁裁剪和拼接，有外伤或破损的发热电缆电地暖严禁铺设。
5.4.8发热电缆电地暖的热线部分严禁进入冷线预留管。
5.5.5在加热管或发热电缆电地暖的铺设区域内，严禁穿凿、钻孔或进行射钉作业。
6.5地面辐射供暖系统未经调试，严禁运行使用。
以上各条按照规范规定是绝对禁止的，我们设计人员在按照规范进行设计灵活应用的同时，应该考虑到我们的变动会不会影响到以上各条的规定，如果和以上的规定有冲突变化将是禁止的。其他的设计条例可以根据项目不同进行灵活调整，以适应各个项目的实际情况。
首先是一般项目的发热电缆电地暖设计步骤：
1、项目规划设计：确定使用发热电缆电地暖地面辐射供暖系统，在小区的规划中取消热力管网和换热站等附属设施，增加电力配置；
2、结构层做法：由暖通、建筑等相关专业确定地面做法，以方便建筑层高和相关做法的确定；
3、发热电缆电地暖厂家的选择：由于各个厂家的产品规格不同，在进行设计前要先确定厂家才能进行详细的选型设计；
4、热负荷计算：由暖通专业进行各个房间热负荷的计算，并根据地面材质和其他因素对结果进行修正；
5、产品选型：根据热负荷计算结果，结合厂家发热电缆电地暖的型号进行房间发热电缆电地暖选型；

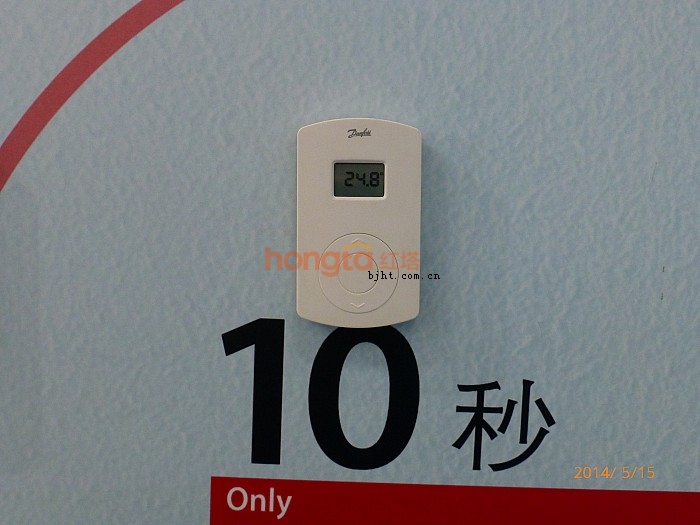

6、温控器位置和类型的确定：根据用户或者甲方的要求，由暖通和电气专业共同确定温控器的位置和类型，并由电气专业绘制预埋图、按照发热电缆电地暖功率要求配置功率；
7、施工图的绘制：由暖通专业根据设备型号、设计施工要求进行发热电缆电地暖施工图的绘制；
8、设计分项的完成：检查建筑、电气、暖通等各专业关于发热电缆电地暖地面辐射供暖系统的设计内容，确保没有纰漏后即完成设计。
以上只是设计部分的一些简单说明，具体的方法需要根据项目的情况进行调整。
再就是小型家装工程的设计：
小型家装工程涉及到的专业和人员比较少，往往只有几个人负责，所以设计的步骤比较简单。
由于小型装修工程铺设面积比较小，室内设备、人员多少、门窗开启次数、门窗大小、隔壁采暖与否、系统使用方法等等因素对于采暖效果的影响都比较大，所以只能按照最不利的因素考虑。一般各个地方的小型工程都有经验铺设功率，根据面积大小选择电缆型号即可，进行精确的热负荷计算作用不是很大。
从上面的分析可以看出，发热电缆电地暖采暖的设计是根据项目而定的，当然这个不是绝对的，需要在实践中结合经验，才能完美的完成设计工作。
